工业锅炉结构详解与结构进化解析

工业锅炉作为现代工业生产的核心热力设备，其结构设计与进化历程直接关系到能源利用效率、运行安全性与环保性能。本文将从工业锅炉的基本结构入手，在此基础上系统梳理其结构进化脉络，为相关技术人员提供参考。

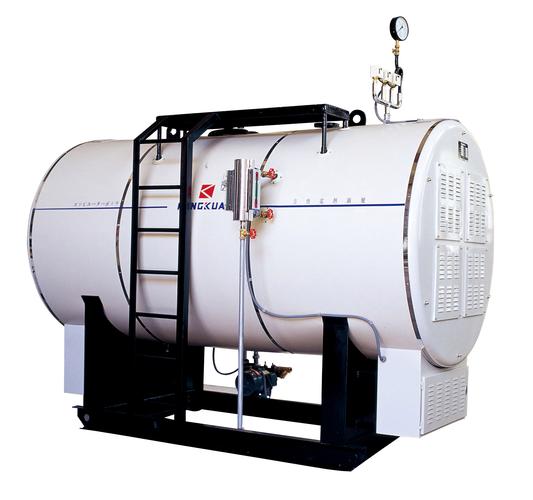

一、工业锅炉的基本结构详解

工业锅炉虽然种类繁多，但基本结构均由本体和辅助设备两大部分组成。本体是实现燃料燃烧与热量传递的核心，主要包括锅筒、炉膛、受热面、燃烧设备及构架等；辅助设备则涵盖通风、给水、燃料供给、除渣、除尘脱硫等系统。

1. 锅筒（汽包）

锅筒是自然循环锅炉的关键部件，呈圆筒形，分为上锅筒和下锅筒。上锅筒内部设有汽水分离装置和连续排污装置，储存蒸汽并保证蒸汽品质；下锅筒则用于连接上升管与下降管，形成自然循环回路。锅筒由优质锅炉钢板卷焊而成，需承受高温高压。

2. 炉膛与燃烧设备

炉膛是燃料燃烧的空间，四周布置水冷壁。根据燃料形态不同，燃烧设备分为层燃炉（如链条炉排）、室燃炉（如煤粉炉、燃油燃气炉）和沸腾炉。层燃炉通过炉排实现煤层燃烧，室燃炉则将燃料以雾状或粉状喷入炉膛悬浮燃烧，沸腾炉则使煤粒在流化状态下燃烧。

3. 受热面

受热面分为辐射受热面和对流受热面。辐射受热面主要指水冷壁，布置在炉膛内壁，吸收高温辐射热；对流受热面包括过热器、省煤器和空气预热器。过热器将饱和蒸汽加热为过热蒸汽，提高热效率；省煤器利用烟气余热加热给水；空气预热器进一步回收排烟热量，加热燃烧所需空气。

4. 构架与炉墙

构架支撑锅筒、受热面及炉墙，承受全部荷载。炉墙构成封闭的燃烧空间，分为重型炉墙（耐火砖砌筑）、轻型炉墙（钢架与耐火材料组合）和敷管炉墙（水冷壁管上直接敷设耐火材料）。

5. 辅助系统

通风系统由送风机和引风机构成，维持炉膛负压；给水系统包括给水泵、省煤器和给水管道；燃料供给系统根据燃料类型配置给煤机、燃烧器或给粉机；除渣系统干式或湿式排出灰渣；除尘脱硫系统则通过电除尘器、布袋除尘器及脱硫塔实现超低排放。

二、锅炉结构进化解析

工业锅炉结构进化始终围绕高效、安全、环保三大目标，可分为三个阶段。

1. 早期阶段：从火管到水管

18世纪至19世纪初，锅炉以火管锅炉为主，如典型的兰开夏锅炉，烟气在管内流动，水在管外受热。其结构简单但受热面小、承压能力低。随着工业革命对蒸汽参数要求提高，水管锅炉应运而生。水管锅炉将水置于管内，烟气绕管流动，大幅增加受热面并提升承压能力，奠定了现代锅炉的基础。

2. 中期阶段：自然循环与强化传热

20世纪上半叶，自然循环水管锅炉成为主流。通过上升管与下降管中汽水密度差建立循环，结构上形成多锅筒或单锅筒D型、Π型布置。为强化传热，水冷壁、过热器、省煤器和空气预热器逐渐成为标配，排烟温度显著降低，热效率从50%提升至70%以上。

3. 现代阶段：参数提升与环保集成

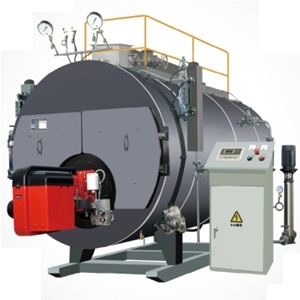

20世纪中后期至今，锅炉结构向高参数、大容量发展。亚临界、超临界直流锅炉取消锅筒，采用螺旋管圈水冷壁，结构更紧凑。CFB（循环流化床）锅炉通过物料循环燃烧，适应劣质燃料并降低氮氧化物排放。燃油燃气锅炉采用全湿背式结构，配置低氮燃烧器，NOx排放可低于30mg/m³。

与此余热回收装置成为现代锅炉不可或缺的组成部分，如冷凝式锅炉利用烟气潜热，热效率可达108%（基于低位热值）。智能化控制与模块化设计同样推动结构进化，例如采用翅片管、螺纹管等高效传热元件，以及整体组装出厂的快装锅炉，大幅缩短安装周期。

三、

工业锅炉结构从简单火管到复杂水管、从手动操作到智能控制，其进化史正是工业技术进步的缩影。了解其结构细节与演变脉络，有助于在选型、运行与改造中做出更优决策。工业锅炉结构将继续朝紧凑化、模块化、超低排放和氢能兼容方向演进，为绿色制造提供坚实支撑。
